東風多利卡掃路車參數資料
整車詳解
該掃路車采用東風多利卡（軸距3308）國五二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、后置吸盤，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成(可加裝前沖后灑）。
東風多利卡（軸距3308）型國五二類底盤，駕駛室帶前翻，帶原裝方向助力，7.00R16鋼絲胎，前后橋帶空氣避震器。配備朝柴75kw發動機，油耗低。

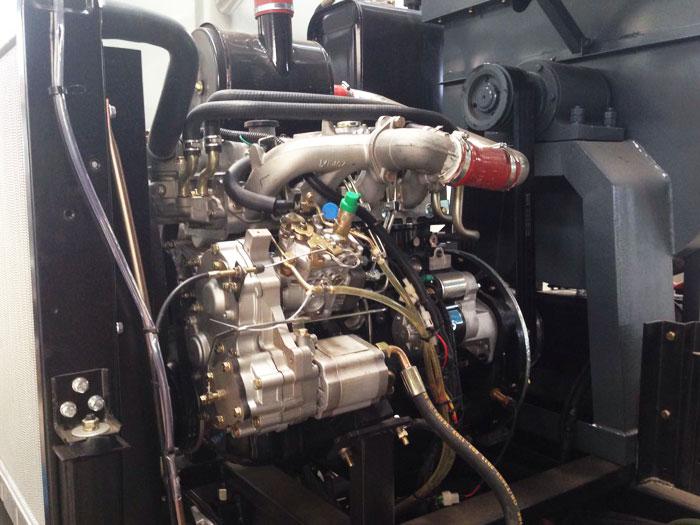

副發動機采用性能強勁的江西五十鈴57Kw發動機。（圖1）。
（圖1）
自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

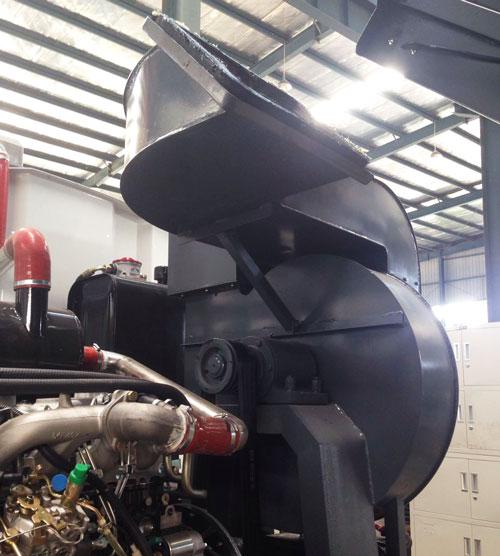

采用大功率耐磨免維護離心風機，無噪音，效率高、風量大，使用壽命長（圖2）。
（圖2）
清水箱充分利用了車載空間，容積1.5m³，內置水位報警器，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。
垃圾箱采用雙層內膽不銹鋼結構，容積4m³，內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。內置噴霧壓塵裝置，最大限度的利用了垃圾箱裝載垃圾的空間，廂體采用傾翻卸料。

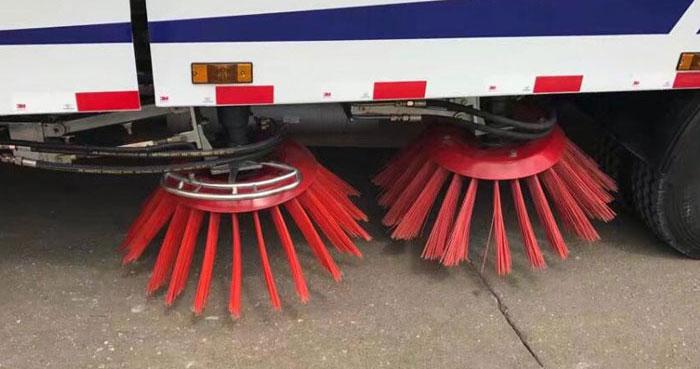

左右立掃為單掃盤，前掃盤帶自動避讓功能，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制，可實現后掃和全掃等不同的作業模式（圖3）。
（圖3）

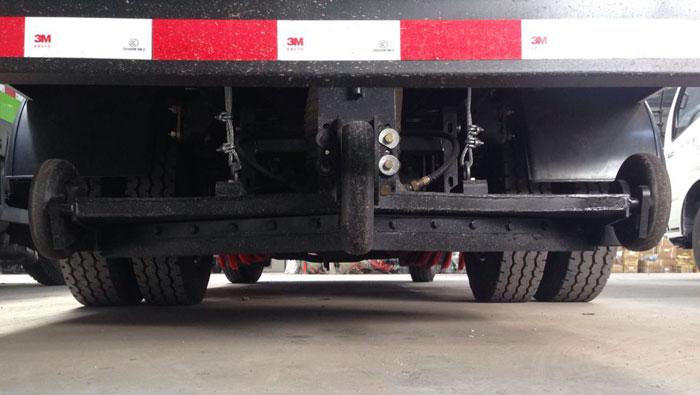

吸嘴的吸口寬度達到1100mm，最大作業總寬度大于3.2m。3個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高（圖4）。
（圖4）
掃盤擺線馬達采用國內知名品牌，使用壽命長穩定可靠，故障率低。
液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
采用高品質合資電磁閥組，雙向操作按鈕，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長（圖5）。
圖5

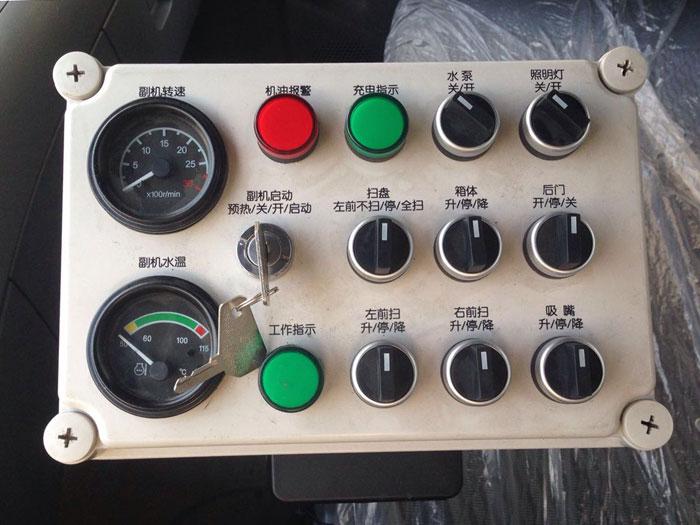

液壓元件采用集成疊加設計，駕駛室電液集中控制，可方便操作左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作（圖6）。
圖6
加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

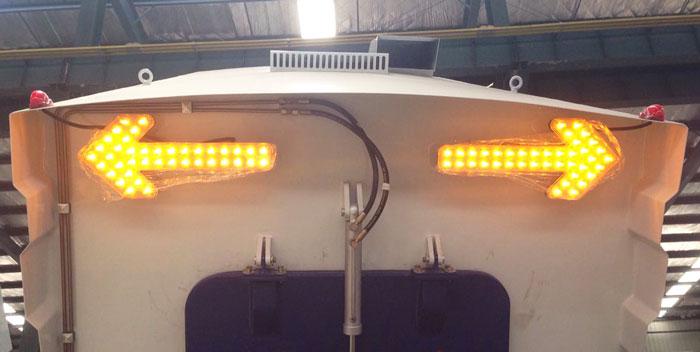

后部采用LED箭頭燈警示燈，保證行車作業安全。（圖7）。
圖7
非不銹鋼件經電泳防銹處理，經久耐用。
副架承重梁用截面長120mm寬60mm厚8mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。

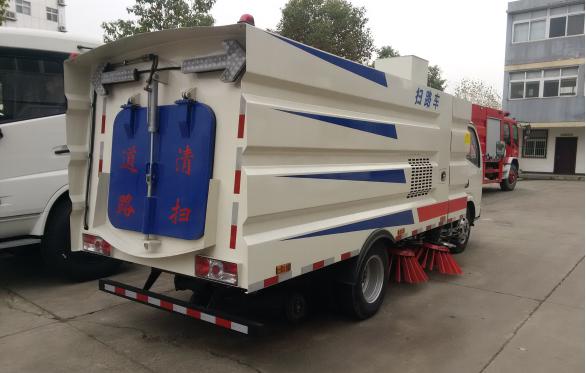

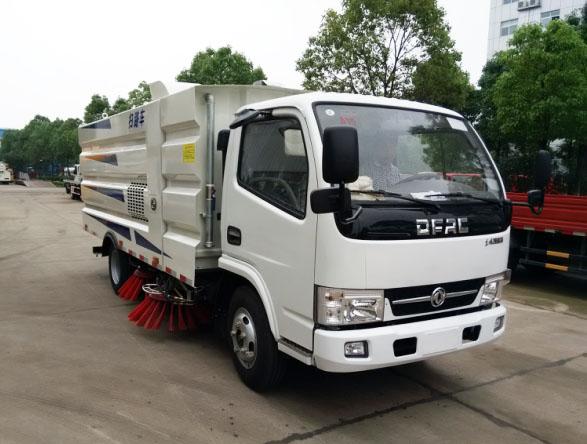

外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱，造就低油耗，低噪音，流線型外觀。（圖8）
圖8

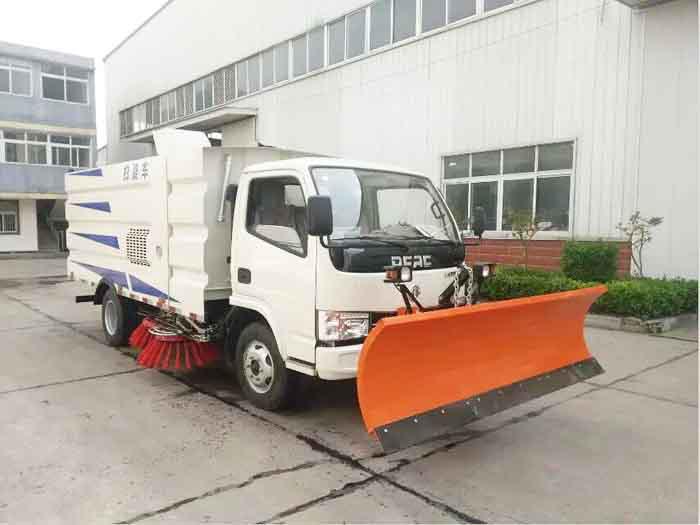

該車輛可根據客戶需求加裝雪鏟，升降平臺，高炮。充分利用空間，實現一車多用。（圖9）
圖9
東風3308軸距掃路車參數表
整車 | 車型 | 掃路車 |
整車型號 | HYS5070TSLE5 | |
外形尺寸 | 6120×2050×2550mm | |
總質量 | 7360kg | |
額定質量 | 5250kg | |
底盤 | 品牌 | 東風 |
型號 | EQ1080SJ8BDC | |
駕駛室 | 多利卡 | |
駕駛室準乘人數 | 3 | |
軸距 | 3308mm | |
發動機 | 朝柴75kw | |
輪胎 | 7.00R16 | |
上裝 | 副發動機 | 江鈴57kw |
水箱容積 | 1.5m³（碳鋼）³ | |
垃圾箱容積 | 4m³（不銹鋼） | |
清掃寬度 | 3-3.2m | |
作業能力 | 45000-90000㎡/h | |
最大吸入顆粒 | 110mm | |
清掃效率 | ≥95% | |
作業速度 | 3-25km/h | |
垃圾箱最大卸料角 | 45° | |
選裝 | 可加裝前沖后灑 | |
*注：此參數為廠家標配，實際參數根據客戶需求有所不同
